📸 Panduan Foto Laporan Kerja

Foto adalah bukti. Tahap yang dicentang hanya diakui bila fotonya membuktikan pekerjaan itu sudah selesai di panel itu.

Semua contoh di halaman ini foto asli dari sistem (Okt 2026). Nama pelanggan, alamat dan nama akun disamarkan.

Kenapa panduan ini dibuat

199 / 361panel yang fotonya tidak cocok dengan tahap yang dicentang (audit 5 Okt 2026).
27 / 97foto Selesai Kerja dipakai untuk mencentang 3 tahap atau lebih sekaligus — satu foto tidak bisa membuktikan semuanya.
756foto (25% dari semua foto panel) adalah foto yang sama, dikirim untuk 3 panel atau lebih.
✅ Sejak 5 Okt 2026 sistem otomatis menolak foto yang sama atau sangat mirip dengan foto yang sudah pernah dikirim — di aplikasi kerja maupun di dasbor.

5 aturan foto

  1. 1
    Satu foto, satu panelPanel yang dilaporkan memenuhi sebagian besar layar. Bukan deretan panel, bukan ruangan, bukan mesin.
  2. 2
    Stiker UID ikut terfotoNomor UID di stiker Master Production Label (mis. 0015-038) harus terbaca. Belum ada stiker? Tulis UID dengan spidol di plat atau di kertas, letakkan di dalam foto.
  3. 3
    Hasil tahap yang dicentang terlihatCentang Wiring → pintu dibuka, kabel terlihat. Centang Pengujian → lampu menyala atau alat ukur terbaca. Satu foto tidak bisa membuktikan banyak tahap sekaligus.
  4. 4
    Terang dan tajamLap lensa, tahan HP diam 2 detik, ketuk layar untuk fokus, jangan membelakangi lampu. Bagian dalam gelap → nyalakan senter HP.
  5. 5
    Selalu foto baruJangan pakai foto lama, foto teman, atau foto panel lain. Sistem akan menolaknya sebagai “foto ganda”.

Cara memotret

Langkah 1
Foto utuhMundur 1–2 langkah sampai seluruh panel masuk layar. Pintu dibuka bila tahapnya di bagian dalam.
Langkah 2
Foto dekatDekati 30–50 cm ke bagian yang dikerjakan. Usahakan stiker UID ikut terlihat.
Langkah 3
Periksa sebelum KirimPerbesar fotonya: tajam? terang? UID terbaca? Kalau tidak, foto ulang — hanya butuh 5 detik.
💡 Selesai Kerja hanya menerima 1 foto: pilih sudut yang memperlihatkan hasil kerja dan stiker UID. Foto dekat atau foto tambahan kirim lewat tab Lapangan (boleh banyak).

Stiker UID — seperti ini harus terbaca

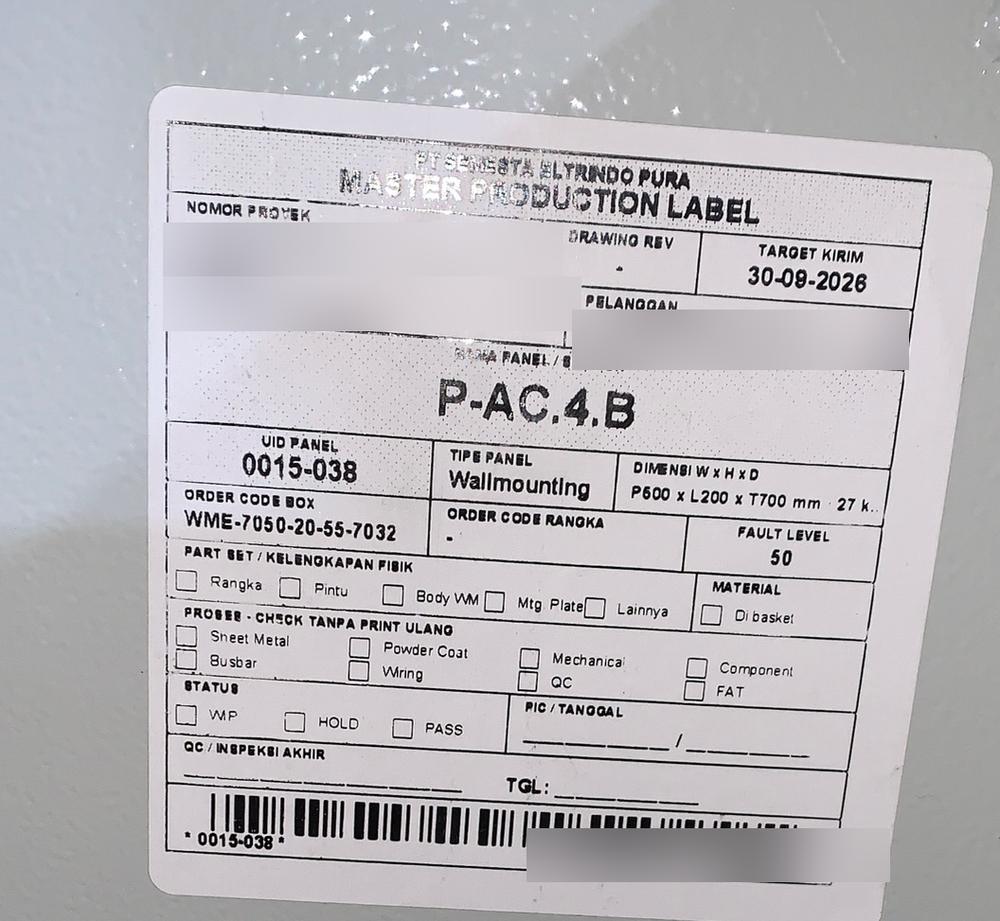

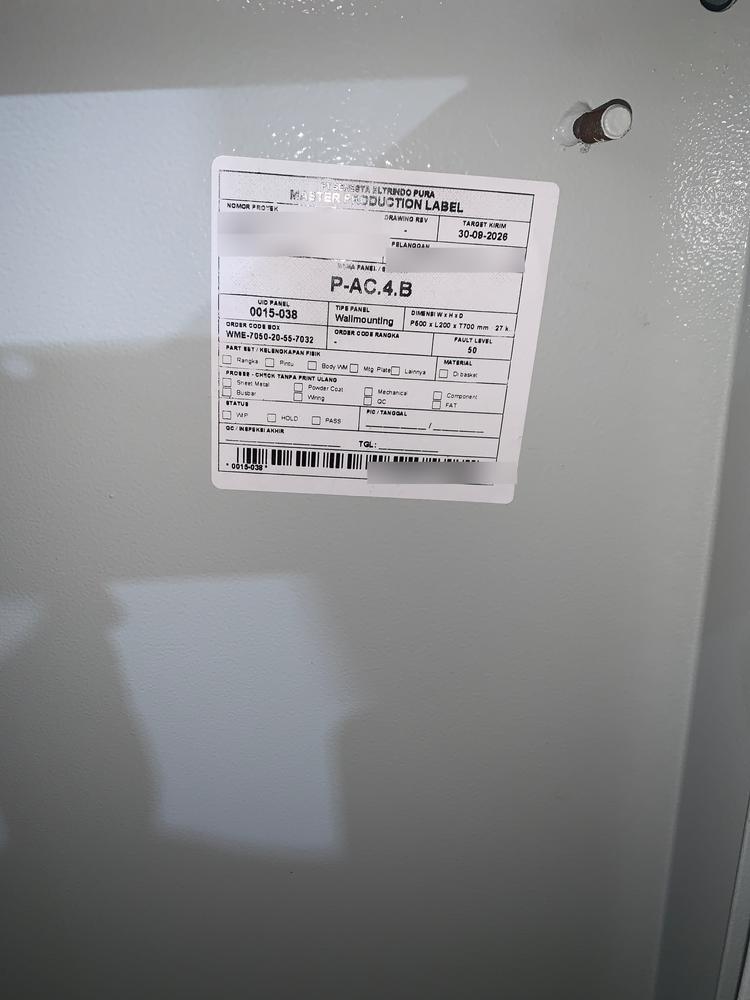

Stiker Master Production Label di dalam pintu panel Perbesaran stiker: UID panel 0015-038 dan barcode terbaca

Stiker Master Production Label di dalam pintu panel 0015-038: nomor UID dan barcode terbaca jelas. Cukup satu kali per foto — tidak harus difoto dari dekat, asal angkanya bisa dibaca saat foto diperbesar.

❌ Contoh salah (foto asli)

Foto-foto ini pernah dikirim sebagai bukti kerja. Jangan diulangi.

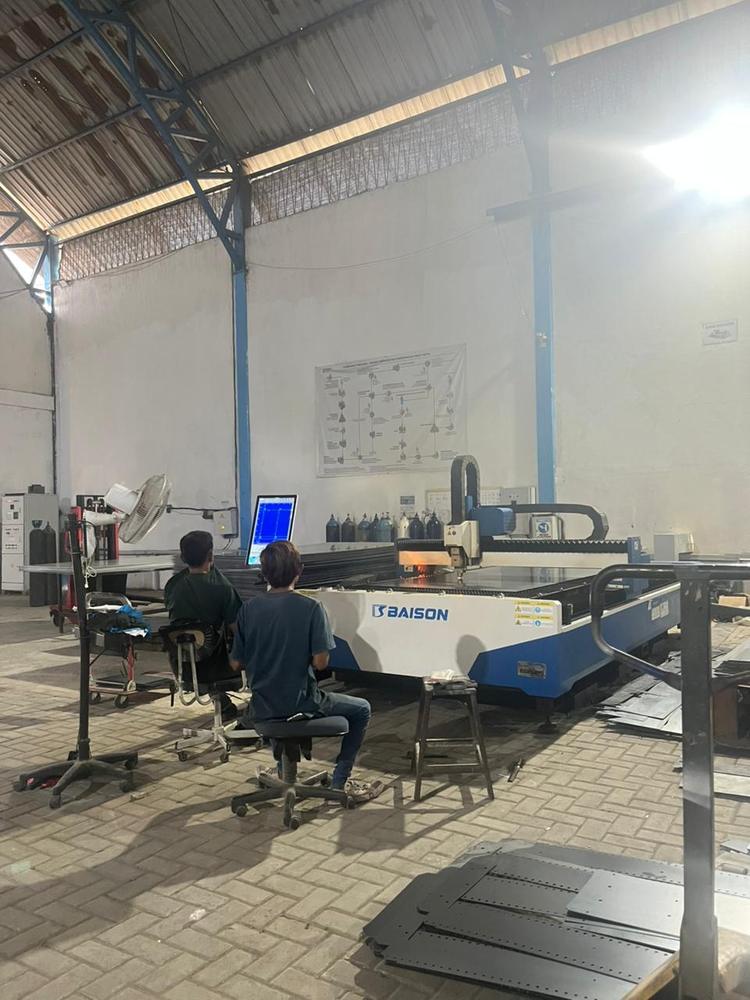

Foto ruang mesin laser✗ SALAH

Foto mesin, bukan panel

Foto ruang laser ini dikirim untuk 26 panel berbeda. Tidak membuktikan plat panel mana yang sudah dipotong.

Foto plat hasil potong milik panel itu + UID.

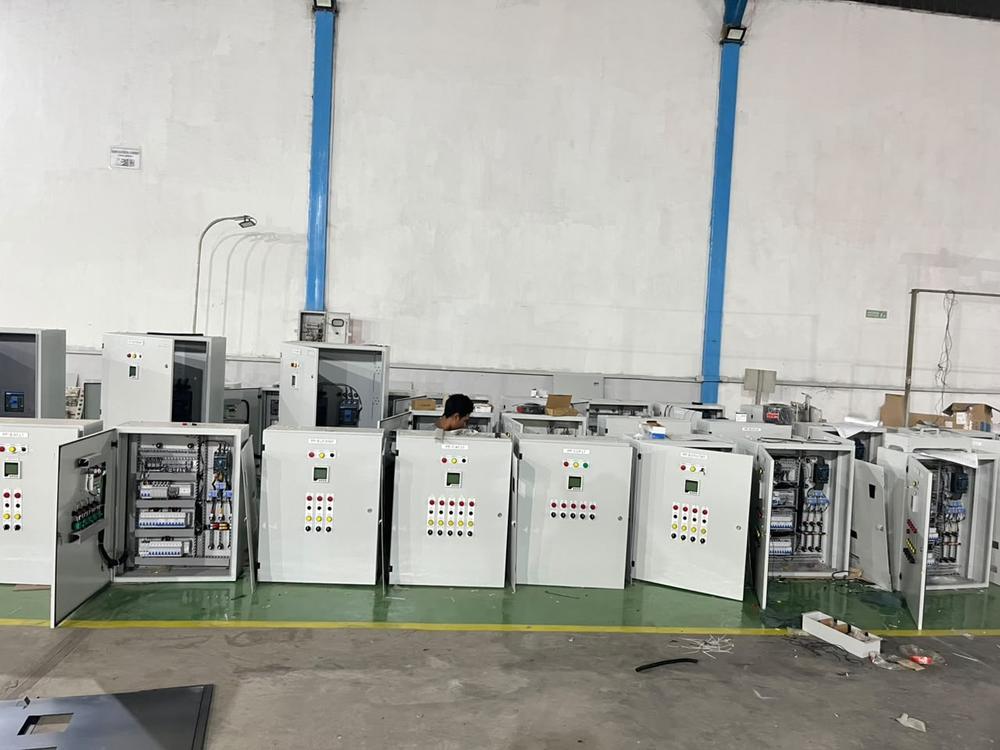

Deretan banyak panel✗ SALAH

Deretan banyak panel

Foto yang sama dikirim untuk 7 panel. Panel yang dimaksud tidak bisa dikenali.

Dekati satu panel sampai memenuhi layar.

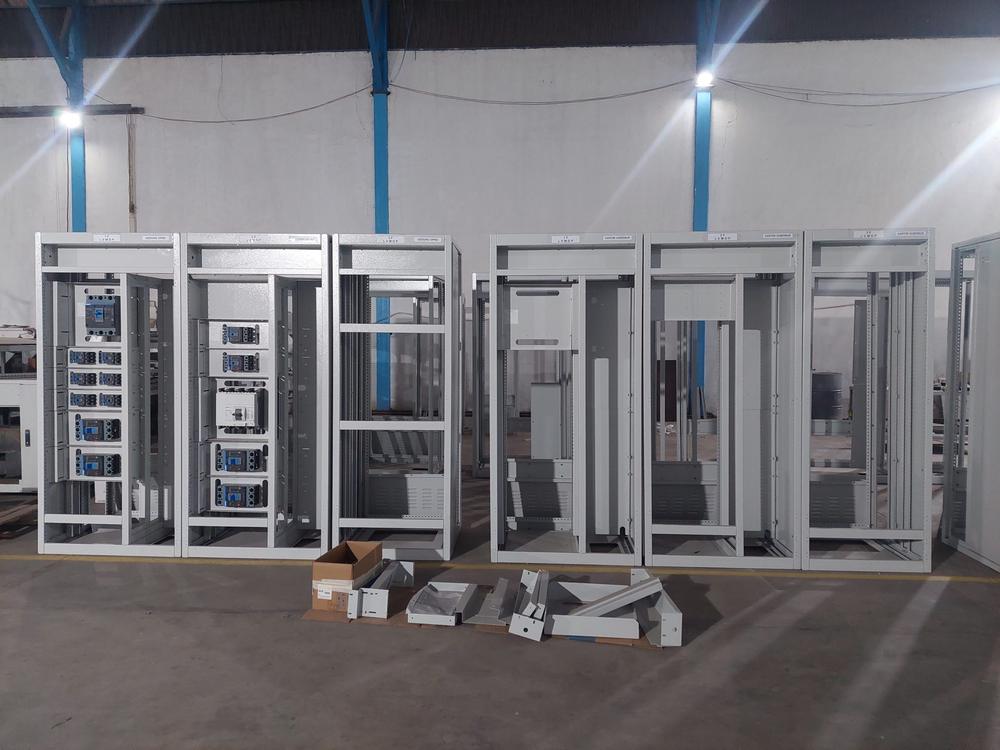

Deretan rangka panel✗ SALAH

Satu foto untuk 7 tahap

Foto deretan rangka ini dipakai untuk mencentang 7 tahap sekaligus (Potong Plat sampai Perakitan Box) pada satu panel.

Centang hanya tahap yang hasilnya terlihat di foto.

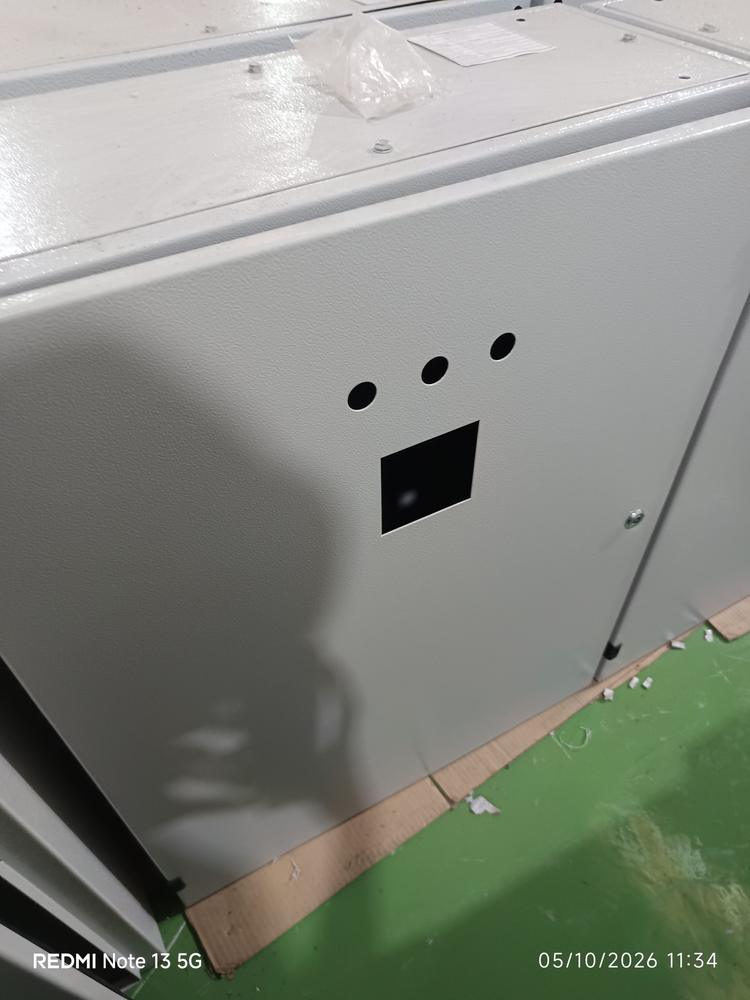

Panel dengan pintu tertutup✗ SALAH

Pintu tertutup

Isi panel tidak terlihat. Komponen dan wiring tidak bisa dibuktikan dari foto ini.

Buka pintu, foto bagian dalam.

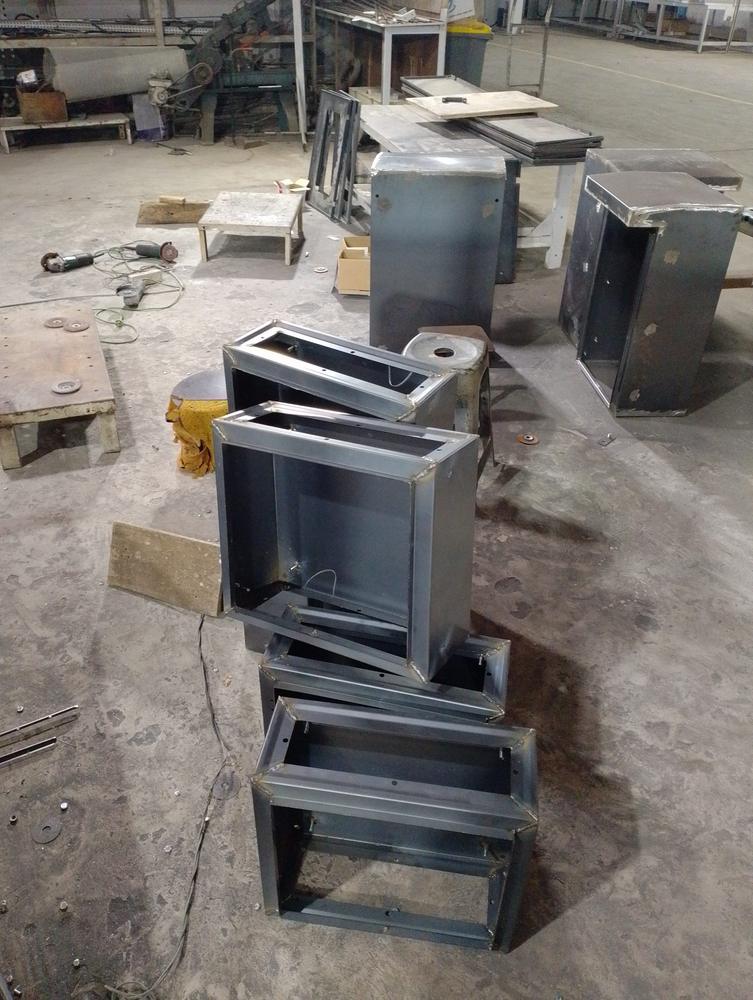

Tumpukan box tanpa stiker✗ SALAH

Tanpa stiker UID

Admin bertanya di foto ini: “stikernya mana?”. Tumpukan box tanpa stiker tidak bisa dipastikan milik panel yang dilaporkan.

Tempel stiker atau tulis UID sebelum memotret.
Foto hitam total✗ SALAH

Lensa tertutup

Foto hitam total — jari atau casing HP menutup kamera.

Lihat layar dulu sebelum menekan tombol.

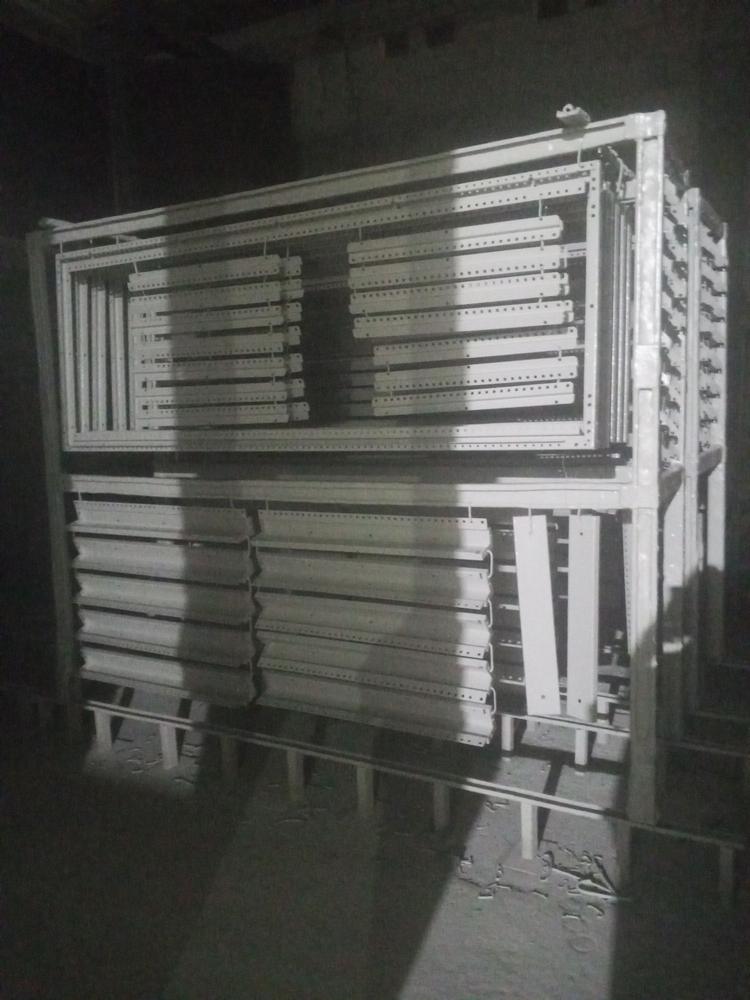

Foto rangka yang terlalu gelap✗ SALAH

Terlalu gelap

Rangka hampir tidak terlihat, detail pekerjaan hilang.

Nyalakan lampu atau senter HP, atau pindah ke tempat terang.

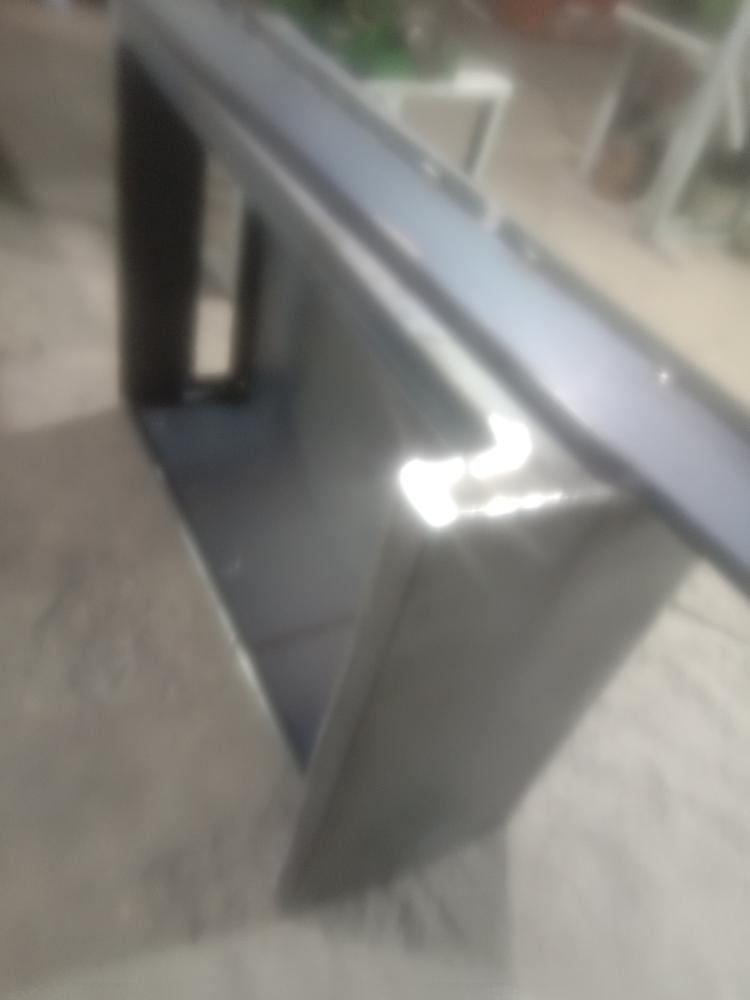

Foto buram karena goyang✗ SALAH

Goyang / buram

HP bergerak saat memotret, bentuk box tidak jelas.

Tahan HP diam 2 detik, ketuk layar untuk fokus.

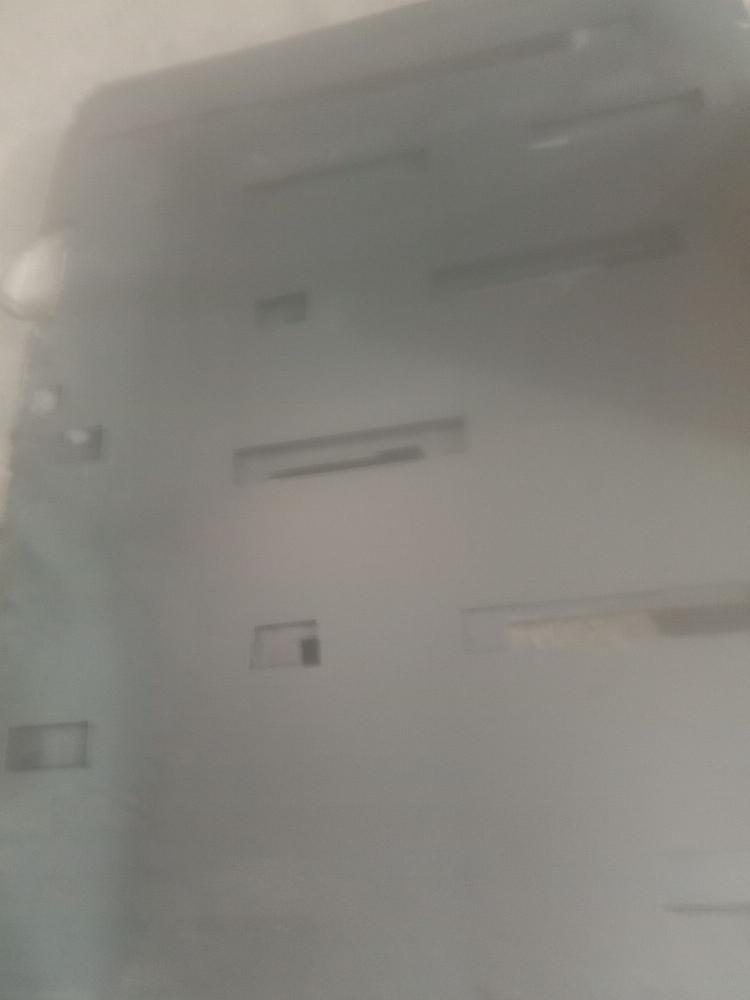

Foto berkabut karena lensa kotor✗ SALAH

Lensa kotor / berembun

Seluruh foto berkabut — lensa kena debu, minyak atau embun.

Lap lensa dengan kain bersih sebelum memotret.
Foto layar login komputer✗ SALAH

Foto layar komputer

Layar login komputer dikirim sebagai foto kerja panel.

Pekerjaan kantor/engineering dilaporkan lewat Laporan Harian tertulis, bukan foto panel.

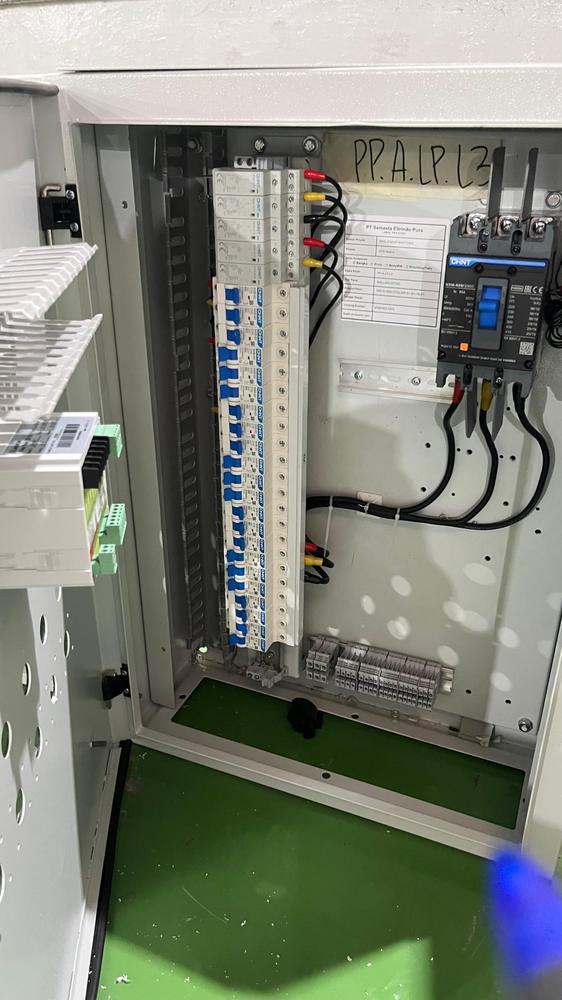

Sarung tangan masuk ke dalam foto✗ SALAH

Tangan masuk foto + dikirim 2 kali

Sarung tangan menutupi sudut bawah, dan foto yang sama dikirim untuk 2 tahap berbeda.

Jauhkan tangan dari lensa; satu tahap, satu foto baru.

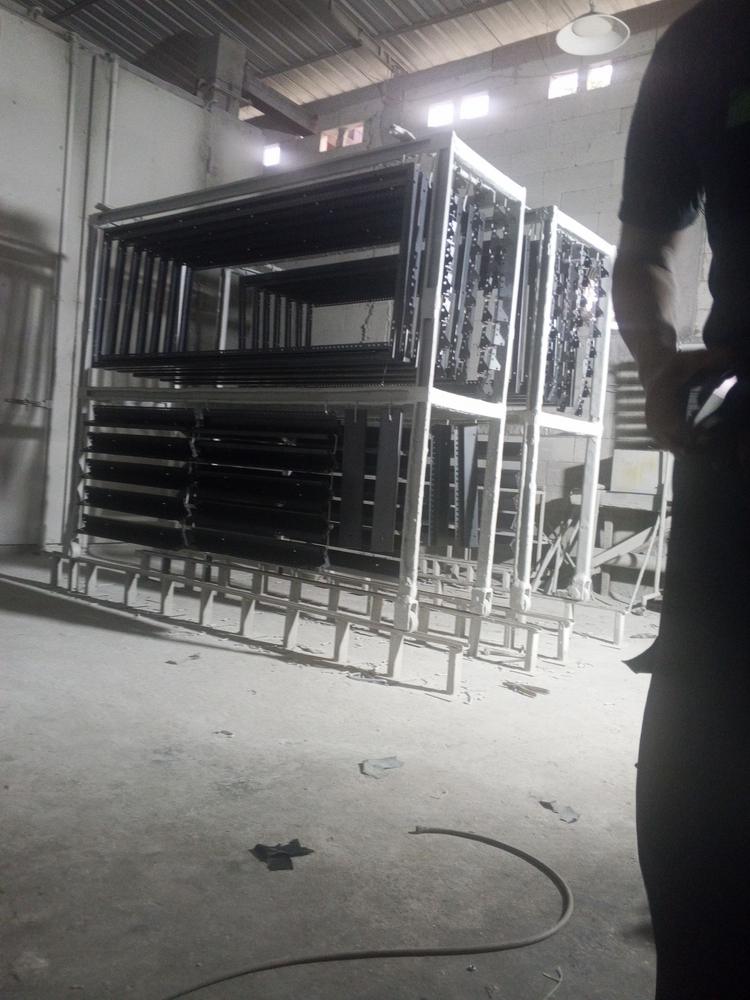

Orang menghalangi foto✗ SALAH

Terhalang orang

Orang menutupi sebagian foto, dan fotonya gelap.

Tunggu jalur bersih atau pindah sudut.

✅ Contoh benar per tahap

Yang harus terlihat di foto Selesai Kerja untuk tiap tahap yang dicentang. Angka = bobot tahap.

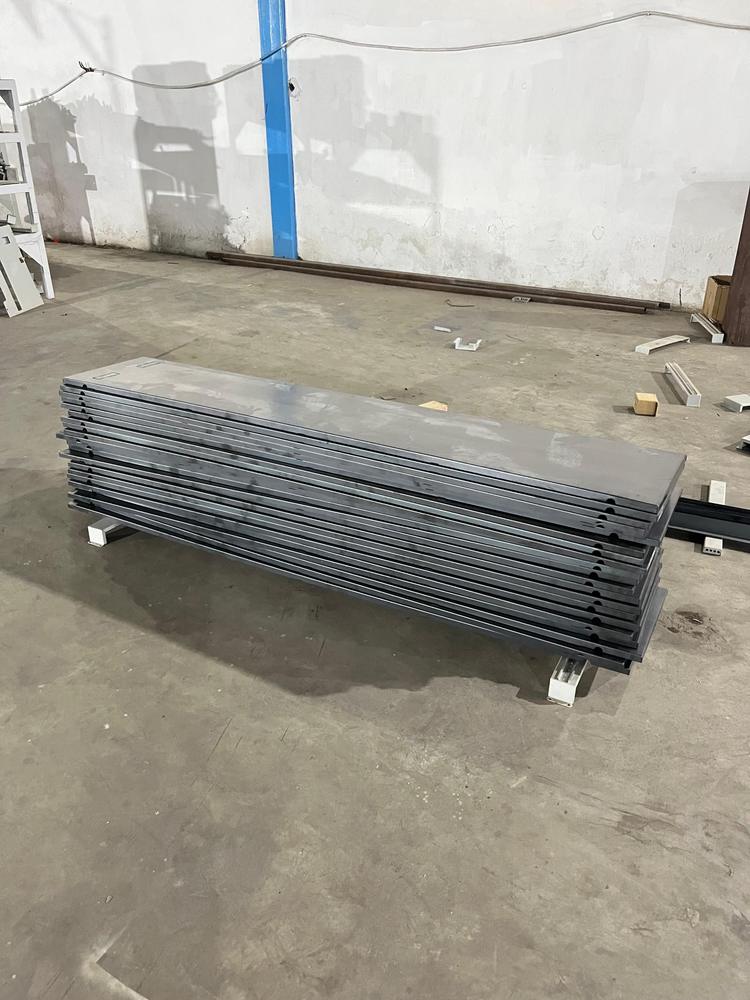

Tumpukan plat hasil potong✓ BENAR

Potong Plat 8%

Semua plat hasil potong milik panel ini dikumpulkan: badan, pintu, mounting plate, gland plate. Bukan foto mesin laser.

letakkan kertas bertuliskan UID di atas tumpukan.

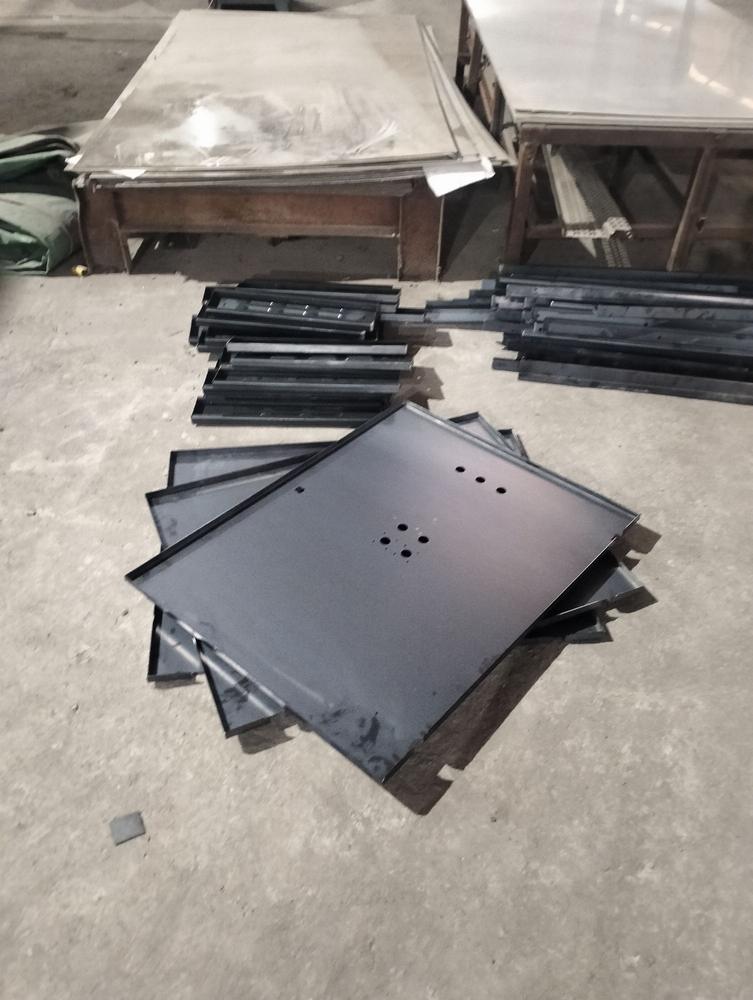

Plat yang sudah ditekuk✓ BENAR

Tekuk Plat 8%

Part sudah ditekuk: lipatan dan sudut terlihat jelas.

UID belum terlihat — tulis di plat atau kertas.

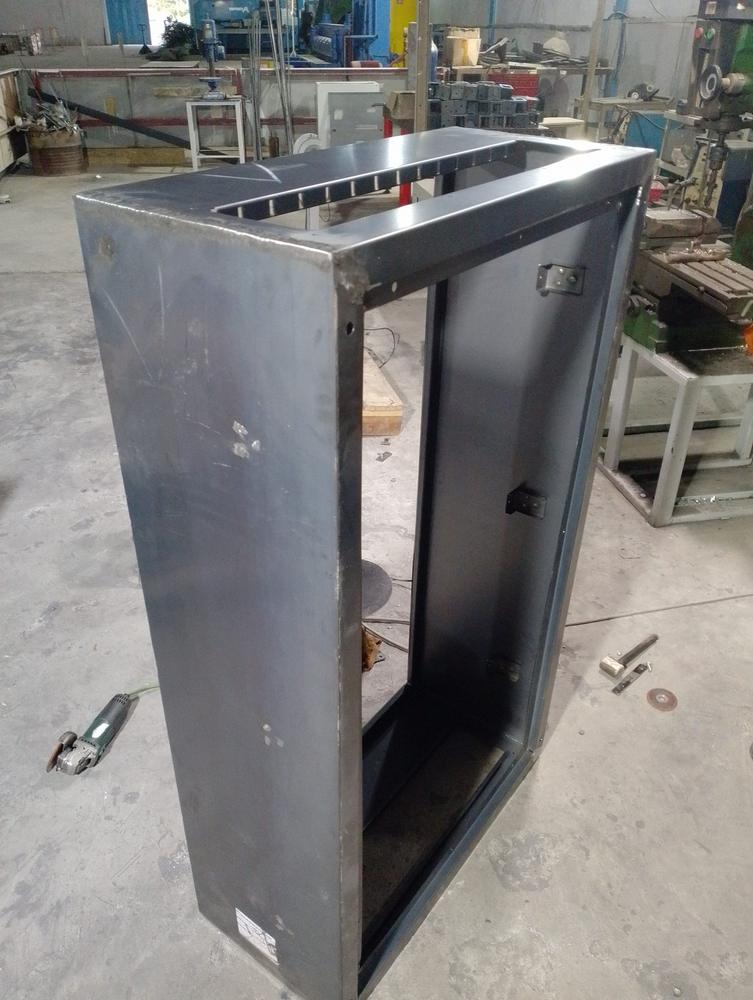

Badan box yang sudah dilas✓ BENAR

Pengelasan 8%

Badan box / rangka sudah dilas; sambungan sudut terlihat. Satu box memenuhi foto.

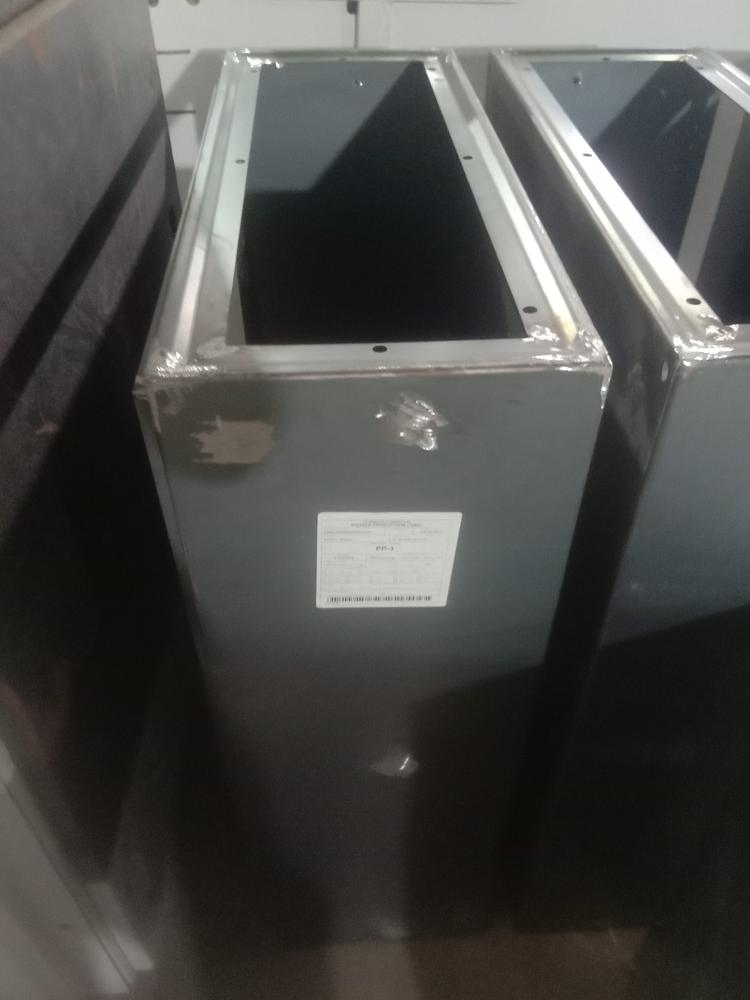

Box selesai digerinda dengan stiker✓ BENAR

Gerinda 6%

Hasil las sudah rata, tanpa spatter dan bagian tajam. Stiker UID sudah tertempel di badan box.

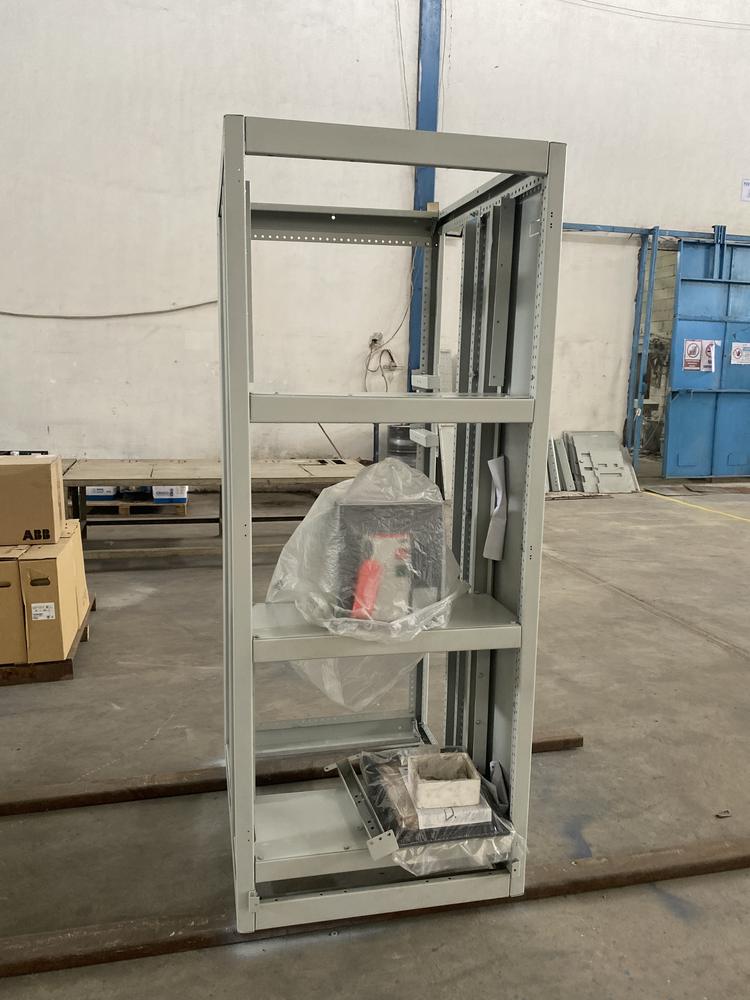

Rangka freestanding berdiri utuh✓ BENAR

Rakit Rangka 8%

Rangka berdiri utuh, difoto agak menyamping supaya tinggi, lebar dan kedalaman terlihat.

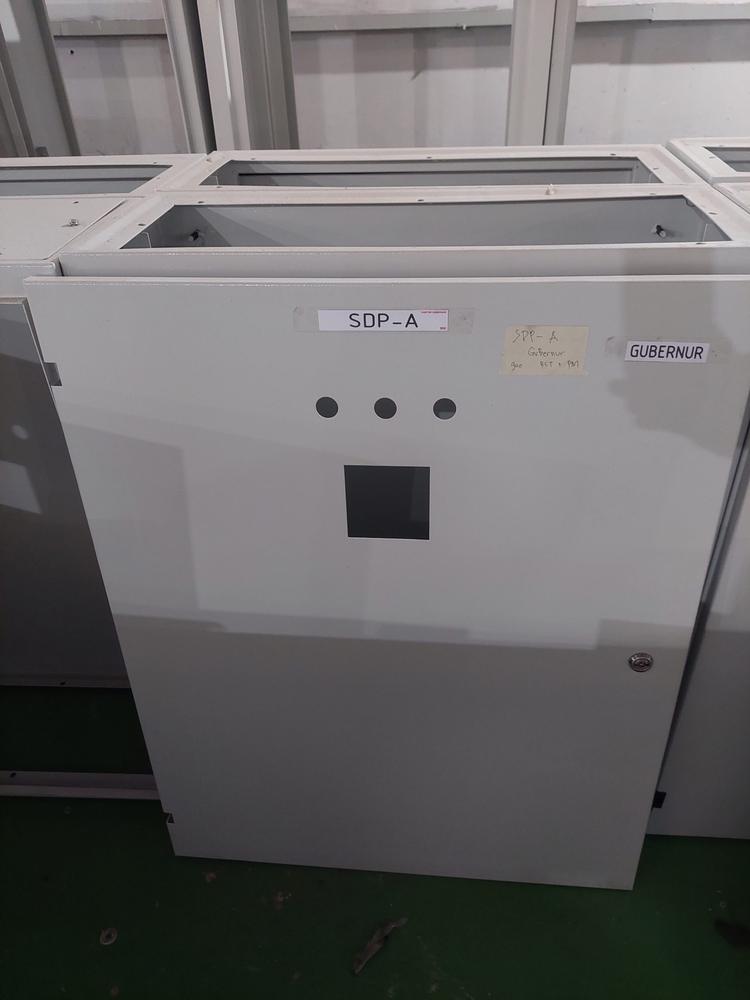

Panel sudah dicat dengan label nama✓ BENAR

Pengecatan 8%

Semua bagian sudah dicat, warna rata. Label nama panel terlihat.

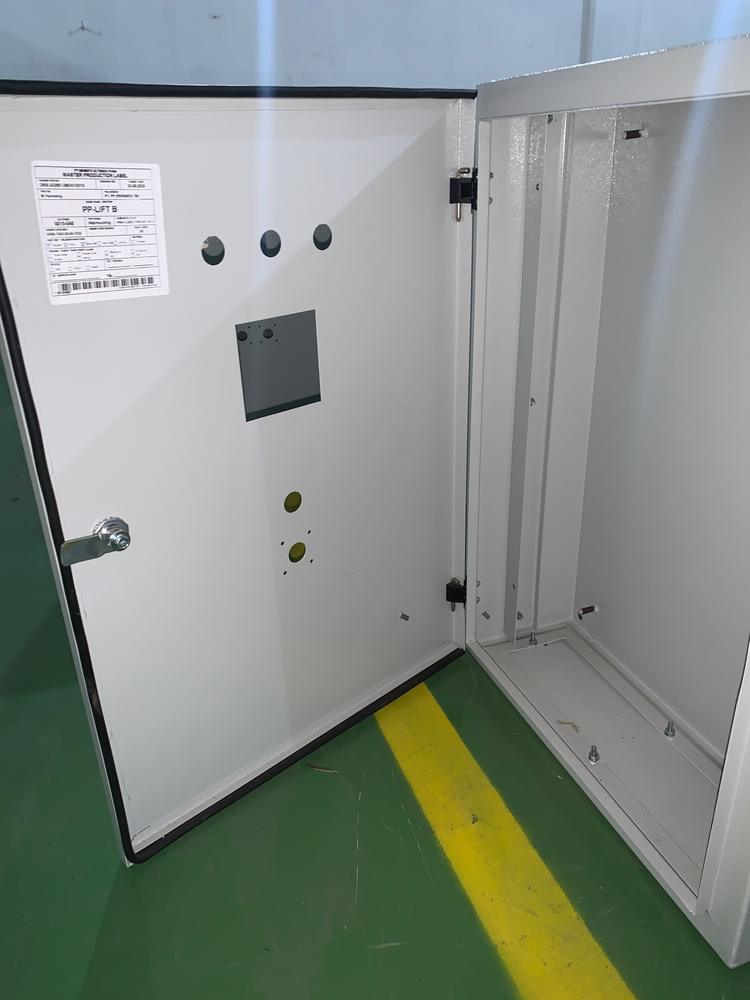

Box dengan pintu terbuka dan stiker di dalam pintu✓ BENAR

Perakitan Box 8%

Pintu dengan engsel dan kunci, mounting plate dan gland plate terpasang. Stiker UID terlihat di dalam pintu.

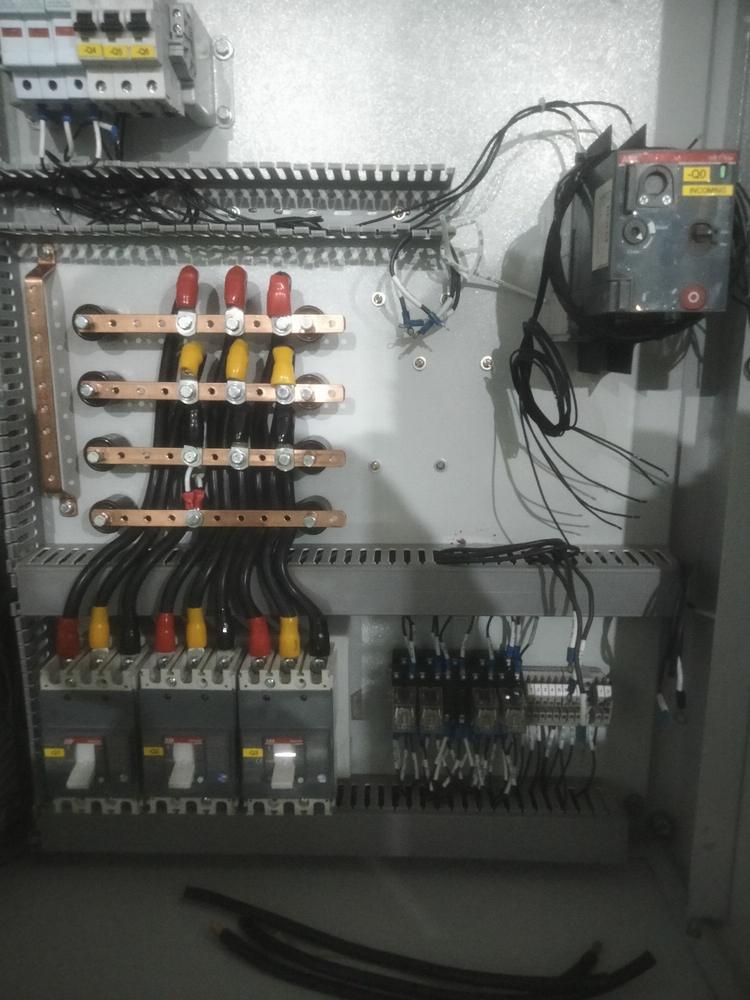

Busbar tembaga terpasang✓ BENAR

Busbar 8%

Busbar tembaga, support/isolator, heat shrink dan baut terlihat jelas.

panel tanpa busbar jangan dicentang — manajer yang menandai N/A.

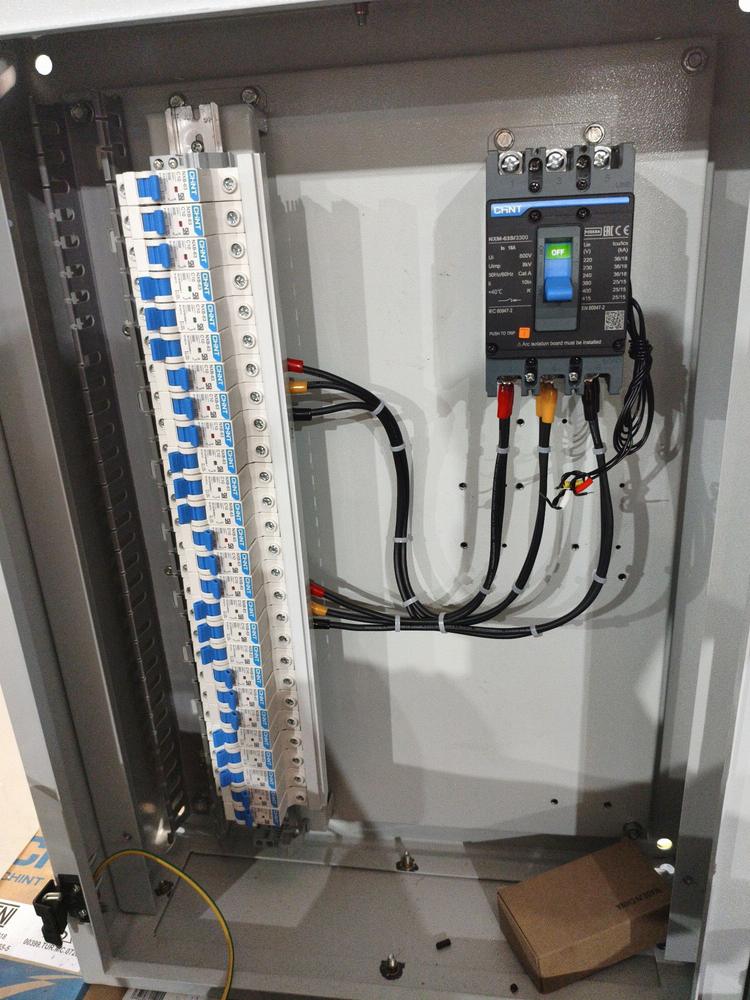

MCB dan MCCB terpasang✓ BENAR

Pasang Komponen 8%

Pintu dibuka, semua MCCB/MCB/kontaktor sudah terpasang di mounting plate sesuai layout.

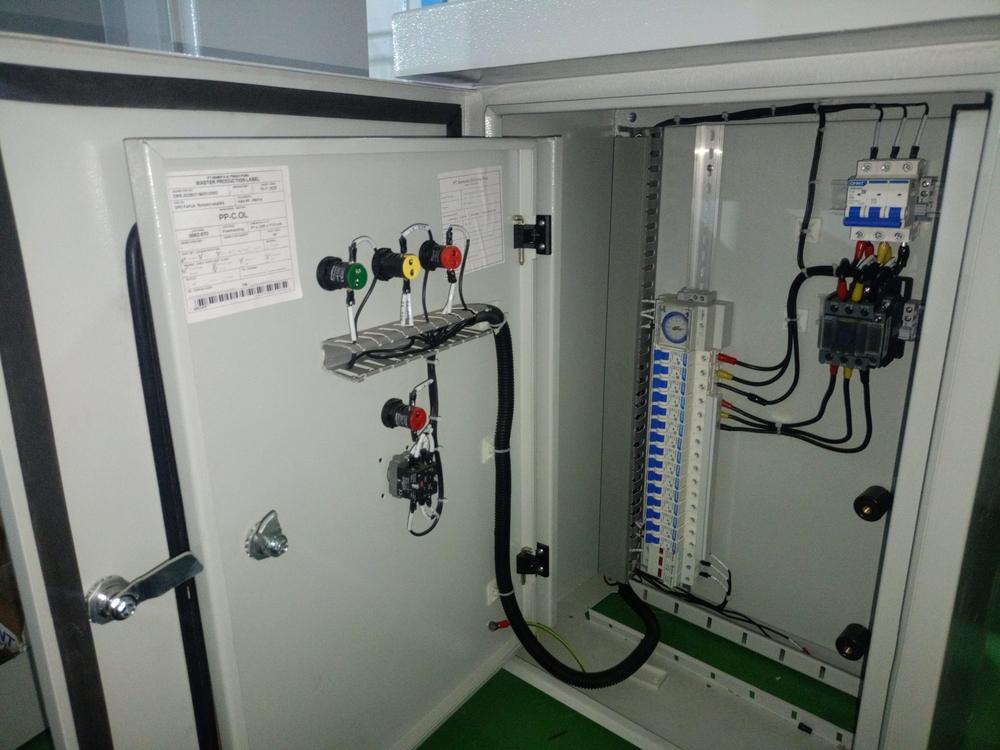

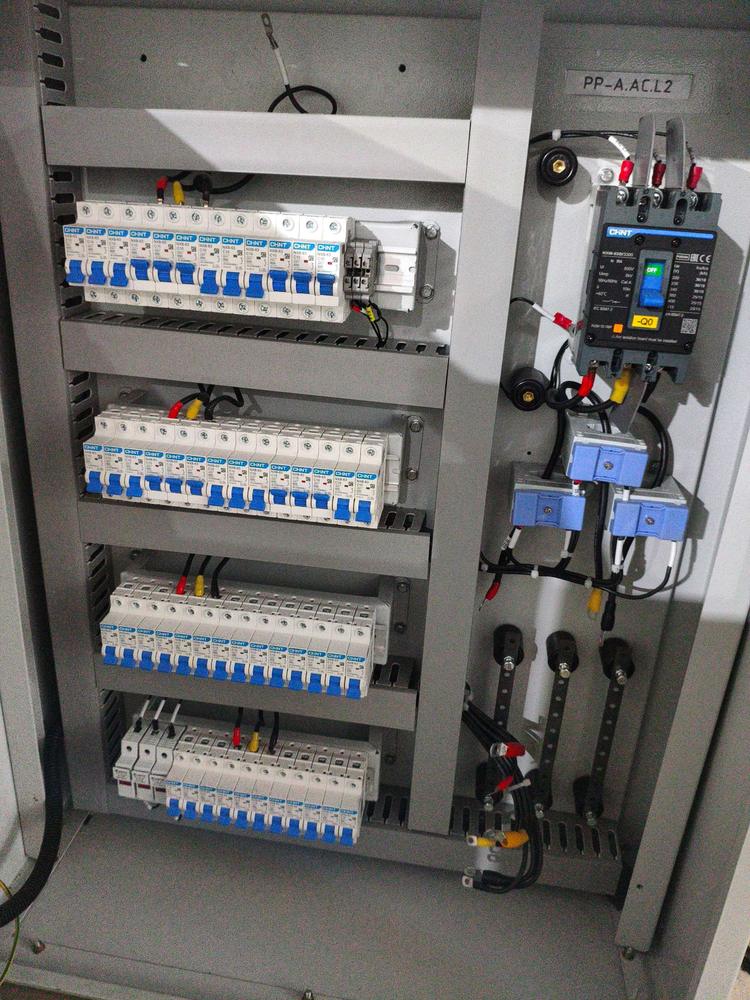

Wiring rapi di dalam panelWiring di balik pintu panel✓ BENAR

Wiring 15%

  • Daya & Kontrol: pintu dibuka, kabel masuk duct, sepatu kabel terpasang, tidak ada kabel lepas menggantung.
  • Pintu: kabel ke lampu/tombol di balik pintu dirapikan dalam selang.
kabel tergeletak di dasar panel = wiring belum selesai, jangan dicentang.

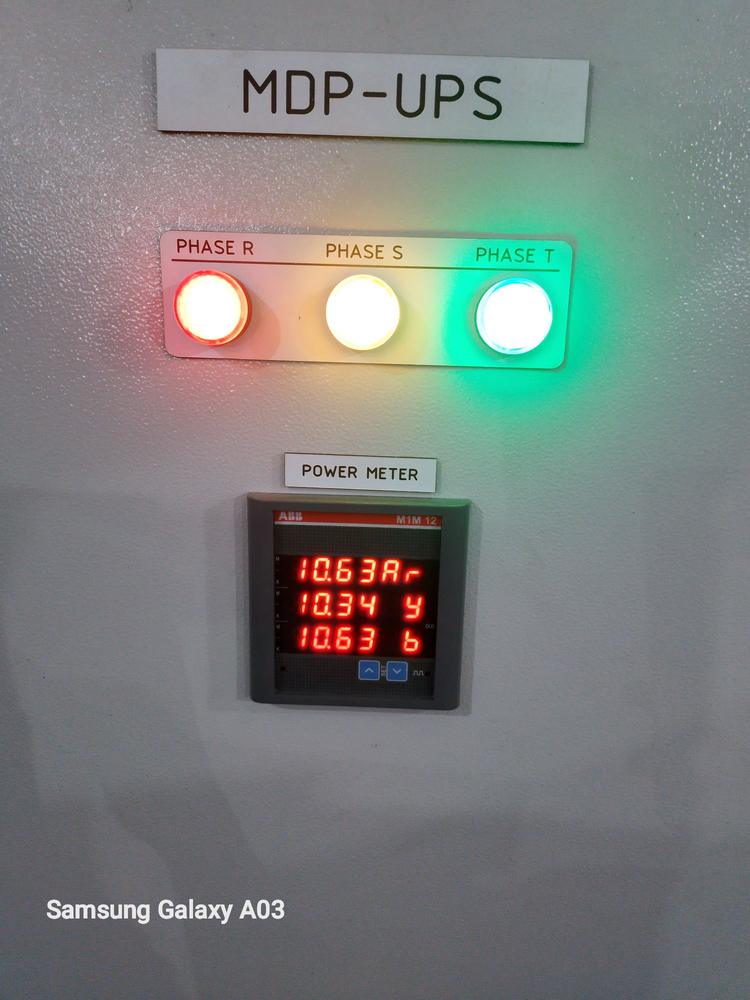

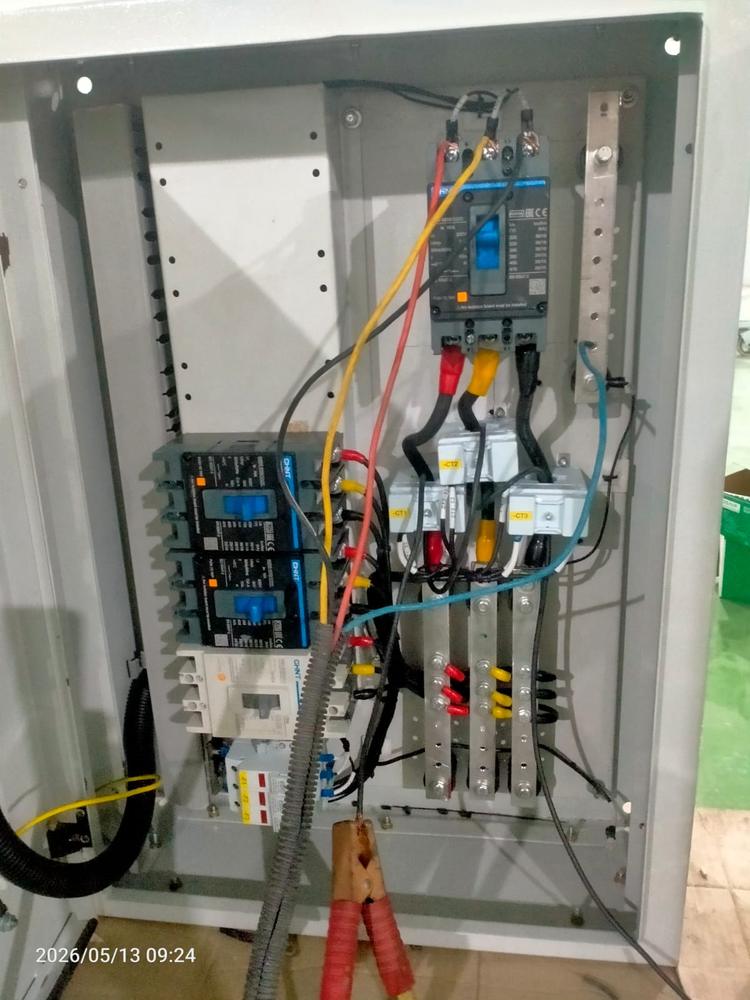

Lampu fasa menyala dan power meter terbacaAlat uji terpasang saat pengujian✓ BENAR

Pengujian 10%

Lampu fasa R-S-T menyala, angka power meter terbaca, nama panel terlihat. Atau foto alat uji yang sedang terpasang.

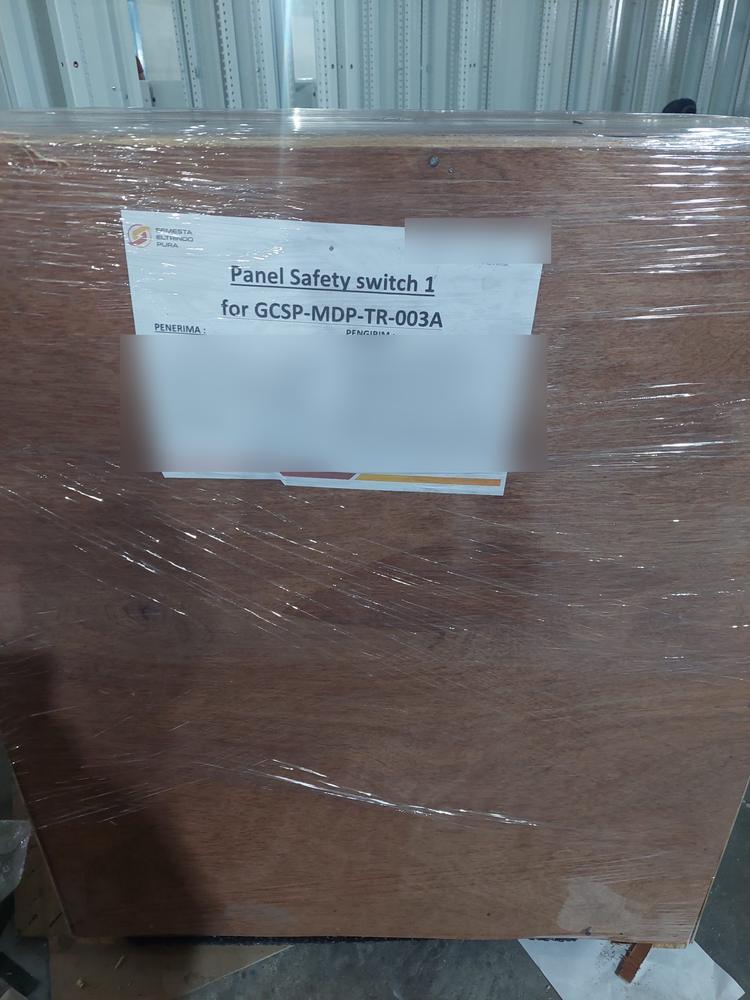

Panel dalam peti dengan label pengiriman✓ BENAR

Finishing & Packing 5%

Peti/wrapping selesai, label pengiriman tertempel dan nama panel terbaca.
